Lưu ý: RSTP sẽ xung đột với giao thức vòng khi nó được bật. Khi lập kế hoạch, hãy chú ý đến việc thiết kế giải pháp dự phòng Lớp 2, cho dù sử dụng cây bao trùm hay vòng. Ngắt kết nối mạng vòng chuyển đổi trước để tránh các cơn bão mạng gây ra bởi các vòng logic và đặt tất cả các công tắc DIP của công tắc thành TẮT.
1. Đăng nhập vào giao diện cấu hình chuyển đổi và nhập giao diện cấu hình mạng vòng như trong hình để xóa cấu hình mạng vòng:
Nhấp vào nút "Xóa cấu hình vòng" để xóa cấu hình mạng vòng; Sau đó nhấp vào "Đặt" để lưu
Kích hoạt RSTP sẽ xung đột với giao thức vòng, vì vậy hãy chú ý đến việc lựa chọn giải pháp dự phòng Lớp 2 !!!

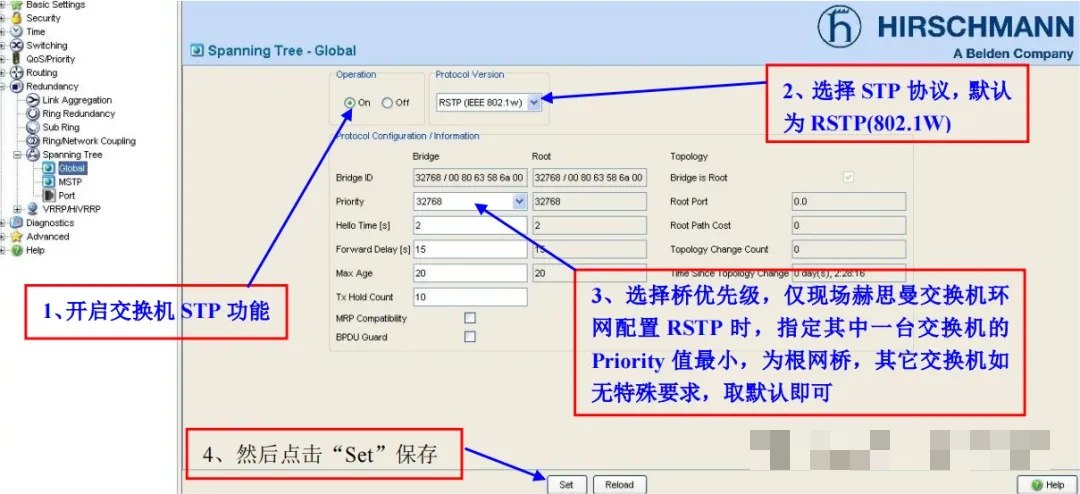

2. Nhập giao diện cấu hình RSTP và định cấu hình công tắc RSTP, như được hiển thị trong hộp màu đỏ bên dưới:
Hoạt động: Kích hoạt chức năng STP Switch STP
Phiên bản sản phẩm: Chọn Giao thức STP, mặc định là RSTP (802.1W)
Chọn mức độ ưu tiên của cầu. Khi định cấu hình RSTP cho mạng vòng công tắc HIRSCHMANN, chỉ định một công tắc có giá trị ưu tiên nhỏ nhất làm cầu nối gốc. Nếu không có yêu cầu đặc biệt cho các công tắc khác, hãy sử dụng giá trị mặc định.
3. Nhập giao diện cấu hình cổng chuyển đổi RSTP, như được hiển thị trong hộp màu đỏ bên dưới
STP Active: Kiểm tra để bật chức năng Cổng STP
Cổng Prority: Chỉ định cổng gốc, lấy giá trị mặc định và nhấp vào SET để lưu.
4. Lưu cấu hình công tắc
Lưu: Chọn để thiết bị và nhấp vào Lưu
